應用范圍

BZS-10系列延時中間繼電器用于較高精度定時或頻繁操作需要0.1-10s的動作或返回延時的各種保護或控制回路中。

主要技術數據

額定電壓：AC 220V、110V；DC220V、110V、48V、24V。

接點形式：8動合；6動合2動斷；4動合4動斷；2動合6動斷；8動斷。

動作值：直流繼電器動作電壓不大于70％額定電壓；交流繼電器動作電壓不大于85％額定電壓。

返回值：繼電器返回電壓不小于5％額定電壓。

延時整定誤差：不大于整定值的2％

功率消耗：直流不大于10W；交流不大于10VA。

觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5X104次。輸出觸點長期允許接通電流為5A。

介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）

50Hz的交流電壓歷時1分鐘實驗而無絕緣擊穿或閃絡現象。

產品延時分類表：

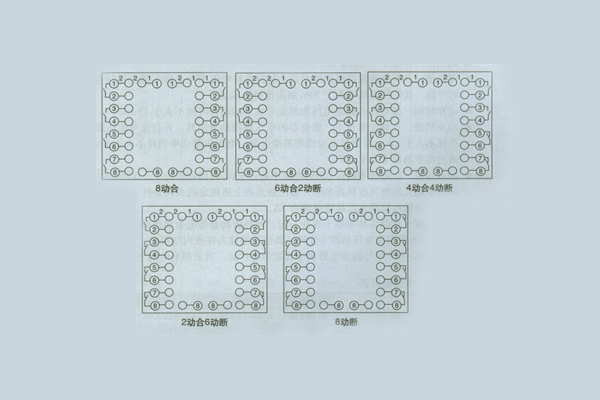

內部接線圖：

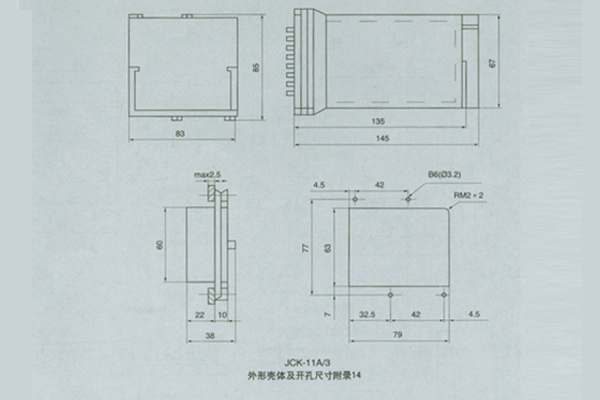

外形及開孔尺寸：
