繼電器串聯電阻，有兩種方式，其一是觸點串聯電阻，其二是線圈串聯電阻。從題主的問題中我們能看出，他的問題指的是第一種方式，因此我把回答重點放在第一種方式上。先講結論：正如題主所說，觸點串電阻，的確與避免觸點燒蝕粘結有關。而燒蝕粘結的主角就是電弧，電弧會引起觸頭/觸點的粘連和熔焊。可見，題主的問題與繼電器觸點熄弧有關。我們看下圖：

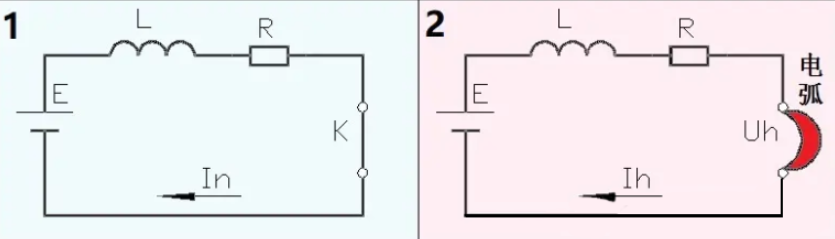

圖1：當繼電器觸點K打開后發生的事圖1中的電感L就是另外一只繼電器的線圈，或者是其他什么感性負載。我們看到，在2圖中當觸點打開后，觸點間就會出現電弧。我的同事和學生們，經常會詢問我一個問題：繼電器觸點的電流這么小，會有電弧燒蝕作用嗎？答案是肯定的。在大氣中開斷電路，只要電流超過0.25~1A，電壓超過12~20V，就會產生電弧。電弧產生后，它對繼電器觸點材料產生強烈的燒蝕作用，會降低繼電器的電壽命。因此，如何讓繼電器的觸點盡快消除電弧，是電氣工作者和繼電器制造商們關注的問題之一。圖1的1圖中，我們忽略掉繼電器觸點K的接觸電阻，則觸點兩端的電壓Uh=0。同時，線路中的電流In也處于穩定狀態，因此電感也不會產生反向電動勢。如此一來，我們就能畫出電路的靜態直流負載線：當Ih=0時，電壓Uh=E；當電流Ih=E/R時，Uh=0。可以想見，這是一條斜線，見圖2中的直線E-K。

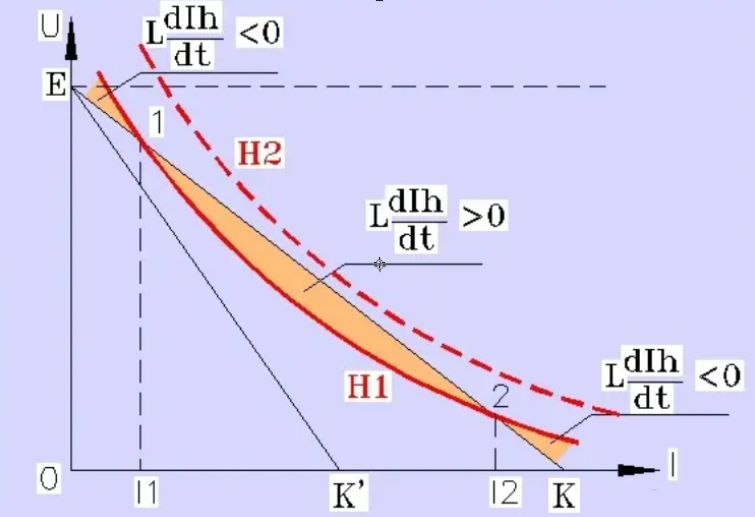

圖2：直流電弧的伏安特性曲線注意：當Uh=E時，Ih=0，代表著線路已經斷開；而在K點，表示線路的電流取**值。現在觸點打開了，根據基爾霍夫第二定律KVL，我們可以寫出電路中的電弧電壓Uh方程，如下：

式1我們把式1的方程繪制成曲線H1，疊加在靜態直流負載線上，見圖2。我們會發現，H1曲線與靜態直流負載線有兩個交點，分別是點1和點2。我們來仔細看看這兩個點有什么特點，如下：先看點1：在點1上，電流不會發生變化，也即dIh/dt=0。這里的dIh/dt是電弧電流對時間的變化率。然而，由于有電感存在，使得電流Ih要么減小，要么增大。在點1的左側，當電流減小時，dIh/dt小于零，我們看到電弧電壓Uh會增大。然而，我們由直流負載線可知，Uh越大，Ih就越小，所以電路的發展趨勢就是讓Ih越來越小。一旦Ih減小到零，Uh就會增大到E，相當于繼電器的觸點已經執行了開斷。也就是說，在點1的左側，dIh/dt的變化方向與電路的發展趨勢一致，電弧會趨于熄滅。再看點1的右側，當電流增大時，dIh/dt大于零，我們看到Uh會不斷減小，Ih不斷增大。也就是說，在點1的右側，dIh/dt的變化方向與電路的發展趨勢一致，電弧會趨向于增強。于是我們得到一個結論：點1不是電弧存在的穩定點。再看點2：點2的左側，dIh/dt大于零，點2的右側dIh/dt小于零，正好與電路變化趨勢相反。因此，點2就是電弧存在和持續燃燒的穩定點。由此可見，要讓繼電器觸點間的電弧盡快熄滅，就要消除掉點2這個穩定點。如何消除點2？我們由式1結合圖2可以看到，只要加大電阻R，減小電流Ih，使得圖2中的K點變更到K"點，電弧的伏安特性曲線就高于線路負載線，電弧的穩定點自然就不存在了，以此實現熄弧。圖1中的電阻R，包括兩個部分，其一是線路電阻，其二是串聯電阻。這里的串聯電阻就是題主主題所指的電阻。我們來把題主的問題往深里講解一番。當觸點打開后，電弧出現。當電弧電流越來越小，并且接近于零時，會發生什么現象？由式1，我們得到：

式2當觸點間流過的電流Ih趨于零時，電阻R上的電壓已經很低了，故在式2中將它忽略不計，但我們看到，電感產生的反向電動勢倒是強大起來。由于電流是減小的，故dIh/dt<0，因此LdIh/dt前面的負號其實是正號。如此一來，我們看到電流減小到零的瞬間，觸點間會出現很高的過電壓，并且會加載在周?chē)碾娐吩希o系統帶來巨大的過電壓沖擊。這個過電壓與電流趨于零的速度有關。電流趨于零的速度越快，過電壓就越高。由此可見，滅弧速度要合適，不能過快，以此避免過電壓沖擊。我們來看圖3：

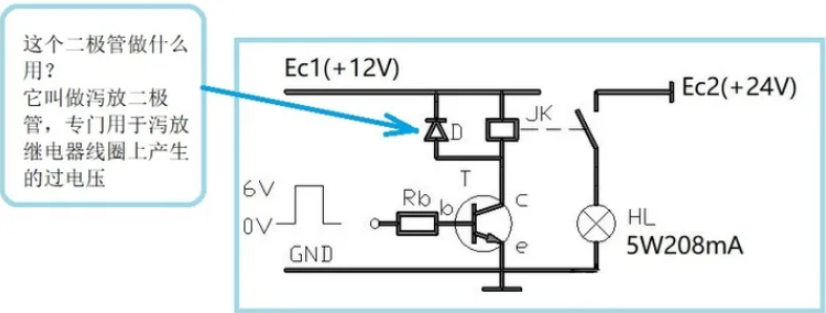

圖3：繼電器線圈及瀉放二極管圖3中，我們把晶體管T想象為無觸點繼電器的觸點，當晶體管斷開后，繼電器線圈就會產生反向電動勢，并加載在晶體管T上，有可能使得晶體管被擊穿。為此，我們?cè)陔娐分邪惭b一只與電源極性相反的二極管D。由于繼電器線圈的反向電動勢方向是下正上負，正好與電源電壓極性相反，所以瀉放二極管對電感的反向電動勢執行瀉放。有的時候，瀉放二極管還會串聯一只電阻，以實現瀉放限流。
