HJL-93AF三相過電流繼電器用途
HJL-93系列集成電路電流繼電器，主要用于發動機、變壓器和輸電線的繼電保護裝置中，作為電力系統、交流回路三相、雙相及單相過負荷或短路保護的啟動元件。以及零序電流報警或需要過電流保護的電器電路中切除故障，可替代常規DL、JL、WL系列電流繼電器，是更新?lián)Q代的理想產品。
HJL-93AF三相過電流繼電器命名及含義
HJL-93AF三相過電流繼電器性能參數
額定輔助電源：DC100～300V或AC80～265V。
額定輸入電流Ie(AC): 5A;10A。
額定頻率：50/60Hz。
電流整定范圍：AC 0.1-9.99V，級差0.01V。
電流精度：±3%。
延時整定范圍：0.00-99.9S，級差0.1s。
延時精度：1%士0.3S。
返回系數：過量動作為0.9；欠量動作為1.1。
觸點容量：直流250V以下，τ＝5ms，感性負載50w，阻性負載150W；交流250V以下，負載1200VA；長期接通電流5A。
環境溫度： -25℃～+50℃
相對濕度：45%～75%環境相對濕度，不大于90%
大氣壓力：80Kpa～106Kpa，大氣壓力，80Kpa～110Kpa。
存儲和運輸過程中的極限溫度： -25℃～+75℃
使用地點的海拔高度：不高于3000米。
使用環境：周圍介質無爆炸危險品；不含有腐蝕性氣體；所含導電塵埃的濃度不應使絕緣水平降低到允許值以下。
絕緣電阻：用開路電壓500V兆歐表測量繼電器各導電端子連在一起對外露的非帶電金屬部分或外殼之間絕緣電阻應不小于10MΩ。
絕緣耐壓：各引出端子對外殼鎖緊螺釘能承受工頻電壓2000V，同組觸點間能承受工頻電壓1000V，歷時一分鐘無擊穿。
抗干擾性能：符合國家GB6162-85《靜態繼電器及保護裝置的電氣干擾試驗》標準。
電氣壽命：在DC250V回路，切斷電流τ＝5ms, 10萬次。

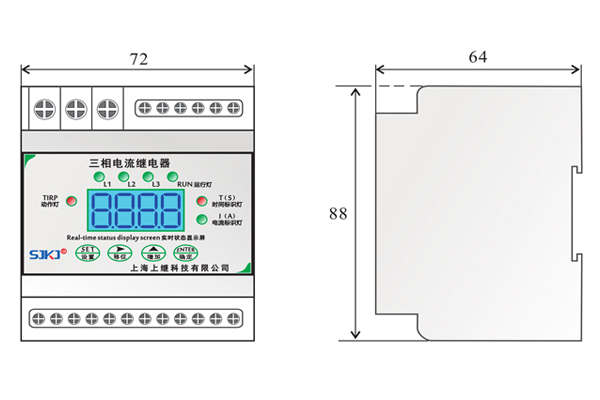

HJL-93AF三相過電流繼電器外形及尺寸圖
