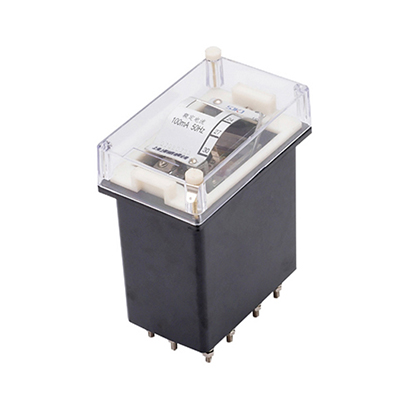

DD-1/50接地繼電器產品應用范圍
DD-1/50接地繼電器,為瞬時動作的過電流繼電器,用作小電流接地電力系統高電壓三相交流發電機和電動機的接地零序過電流保護。繼電器線圈接零序電流互感器(電纜式、母線式、或者有三個相電流互感器組成的零序電流濾過器)。當被保護電機的零點經阻抗接地時繼電器接入變流器的差動回路。當繼電器接入由三個電流互感器組成零序電流濾過器時,還應接入閉鎖繼電器,以防止由于外部穿越性短路不穩定電流可能引起的誤動作。
DD-1/50接地繼電器主要參數
繼電器動作電流的整定范圍和線圈阻抗值。
| 型號 | 整定范圍 | 線圈串聯 | 線圈并聯 | ||
| (mA) | 動作電流(mA) | 阻抗 | 動作電流(mA) | 阻抗 | |
| DD-1/40 | 10~40 | 10~20 | 100 | 20~40 | 25 |
| DD-1/50 | 12.5~50 | 12.5-25 | 80 | 25~50 | 20 |
| DD-1/60 | 15~60 | 15-30 | 60 | 30~60 | 15 |
各種規格繼電器,在線圈串聯或并聯時,其阻抗角為+35°。
·額定電流: 100mA、頻率50Hz。
·整定刻度誤差:不大于±6%。
·動作值變差:不大于6%。
·返回系數:不小于0.5。
·功率消耗:在最小整定電流時不大于0.015VA。
·動作時間:在1.2倍整定電流時,動作時間不大于0.3s; 3倍整定電流時,動作時間不大于0.1s。
·觸點容量:電壓不大于250V,電流不大于0.5A時,繼電器觸點斷開容量在直流有感負荷電路中間常數為5±0.75ms)為20W,在交流回路中為100VA。
·介質強度:繼電器電路與外殼金屬之間的絕緣應耐受交流50Hz,電壓2000V歷時1min的試驗而無擊穿或閃絡現象。
DD-1/50接地繼電器外引接線圖

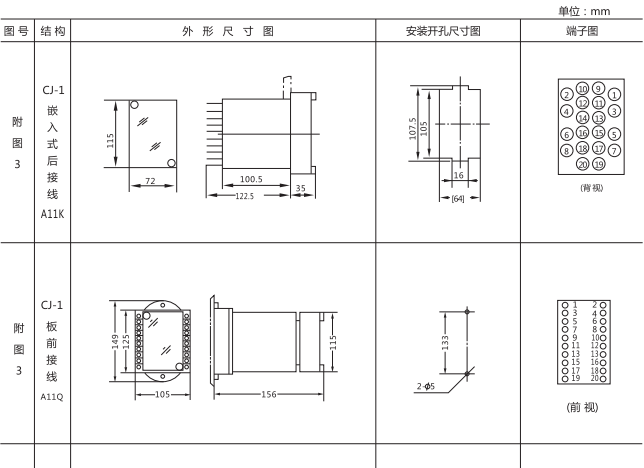

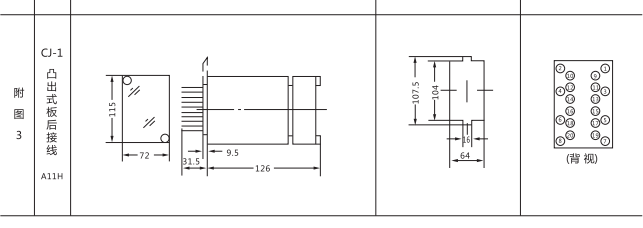

DD-1/50接地繼電器外形及開孔尺寸
電力股大漲 國家發改委罕見發聲 居民電價這次真的要上漲了？ 電力股迎來了久違的大漲。6月28日，華電能源、西昌電力、江蘇新能、晉控電力等電力股漲停，華能水電、川投能源···
浙江麗水的電廠是“虛擬”的？ “中國小水電之鄉”麗水正試圖讓水電調度更“智慧”，在長三角，類似的實踐已開展多年。 今年以來，“碳達峰、碳中和”成為熱詞，長三角城市···
國網投產“十四五”首條特高壓直流線路 6月21日，國家電網公司雅中—江西±800千伏特高壓直流工程（以下簡稱“雅中—江西工程”）投運，這是“十四五”期間國家電網公司建成···
長沙電網今年底有望進入特高壓時代 如何將更多的電送到更遠的地方？建設特高壓工程就如同給電力輸送建造一條“高鐵”。本月初，南陽—荊門—長沙1000千伏特高壓交流工程線路···
選擇電流繼電器是電氣系統設計中至關重要的一步，因為它涉及到設備的保護、系統的穩定性以及人員的安全。電流繼電器主要用于監測和控制電流，以防止設備過載或其他電氣故障···
熱風扇是一種常見的小型電器，廣泛用于冷暖季節的溫度調節。它通過產生熱風來提供溫暖，使室內環境更加舒適。以下是熱風扇的使用細節和維護方法，幫助您更好地使用和保養這···
空調不制冷是常見的故障之一，可能由多種原因引起。在遇到這種情況時，可以采取一系列的調試和維修步驟，以盡快解決問題。以下是一些常見的調試和維修方法，幫助您定位并修···
冰箱壓縮機是冷藏系統的核心部件，負責壓縮和泵送制冷劑以維持冰箱內的低溫環境。調試和維修冰箱壓縮機需要一定的專業知識，以下是一些常見的調試和維修方法，以確保冰箱的···

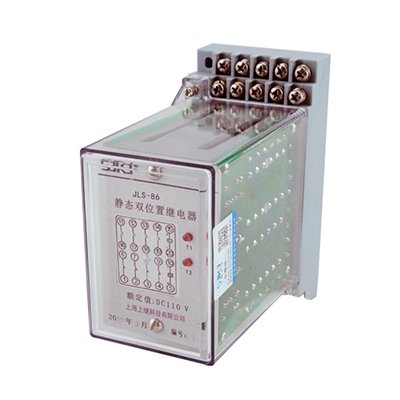

沖擊/同步/接地/雙位置繼電器
